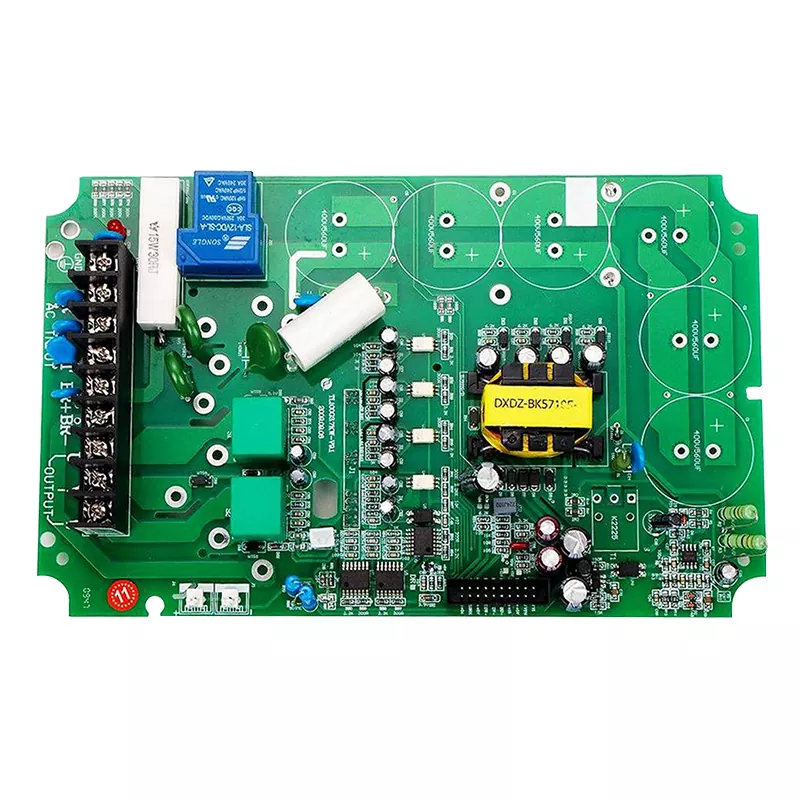

पीसीबीडिजाइन और लेआउटस्मार्टफोन और चिकित्सा उपकरणों से लेकर ऑटोमोटिव सिस्टम और औद्योगिक स्वचालन उपकरण तक लगभग हर आधुनिक इलेक्ट्रॉनिक उपकरण की अदृश्य रीढ़ है। यह आलेख बताता है कि पीसीबी डिज़ाइन निर्णय सीधे प्रदर्शन, विश्वसनीयता, विनिर्माण क्षमता और लागत दक्षता को कैसे प्रभावित करते हैं। यह इंजीनियरों और उत्पाद डेवलपर्स के सामने आने वाली आम चुनौतियों को भी तोड़ता है, और महंगी गलतियों से बचने में मदद करने के लिए व्यावहारिक समाधान, डिजाइन रणनीतियां और सर्वोत्तम अभ्यास प्रदान करता है। चाहे आप एक इंजीनियर, उत्पाद डिजाइनर, या इलेक्ट्रॉनिक्स के साथ काम करने वाले व्यवसाय के मालिक हों, उच्च-प्रदर्शन, स्केलेबल और स्थिर उत्पादों के निर्माण के लिए पीसीबी डिजाइन और लेआउट के बुनियादी सिद्धांतों को समझना आवश्यक है।
पीसीबी डिज़ाइन और लेआउट एक मुद्रित सर्किट बोर्ड पर इलेक्ट्रॉनिक घटकों को व्यवस्थित करने और विद्युत कनेक्शन को रूट करने की संरचित प्रक्रिया है। हालाँकि यह एक विशुद्ध तकनीकी अनुशासन प्रतीत हो सकता है, यह वास्तव में इलेक्ट्रिकल इंजीनियरिंग, यांत्रिक बाधाओं, थर्मल भौतिकी और विनिर्माण व्यावहारिकता का संतुलन है।
एक अच्छी तरह से डिज़ाइन किया गया पीसीबी यह सुनिश्चित करता है कि सिग्नल कुशलतापूर्वक यात्रा करें, बिजली समान रूप से वितरित हो, गर्मी को प्रभावी ढंग से प्रबंधित किया जाए, और उत्पाद वास्तविक दुनिया की परिस्थितियों में स्थिर रहे। दूसरी ओर, ख़राब डिज़ाइन से सिग्नल में व्यवधान, ओवरहीटिंग, सिस्टम क्रैश और यहां तक कि पूरी डिवाइस विफलता भी हो सकती है।
जैसे-जैसे इलेक्ट्रॉनिक उपकरण छोटे और अधिक शक्तिशाली होते जा रहे हैं, पीसीबी डिजाइन जटिलता बढ़ती जा रही है। इंजीनियरों को अब उच्च गति सिग्नल, विद्युत चुम्बकीय संगतता, मल्टी-लेयर रूटिंग और कॉम्पैक्ट घटक एकीकरण का ध्यान रखना होगा।
पीसीबी डिज़ाइन केवल घटकों को जोड़ने के बारे में नहीं है - यह एक इलेक्ट्रॉनिक उत्पाद की प्रदर्शन सीमा निर्धारित करता है। यदि बोर्ड लेआउट शोर, प्रतिरोध या अस्थिरता का परिचय देता है तो यहां तक कि सबसे उन्नत चिप्स भी ठीक से काम नहीं कर सकते हैं।
उच्च गुणवत्ता वाले इलेक्ट्रॉनिक सिस्टम बनाने के लिए पीसीबी लेआउट के मूलभूत सिद्धांतों को समझना आवश्यक है। ये सिद्धांत डिज़ाइन के हर चरण में इंजीनियरों का मार्गदर्शन करते हैं।
सिग्नल अखंडता विद्युत संकेतों की गुणवत्ता को संदर्भित करती है क्योंकि वे पीसीबी के माध्यम से यात्रा करते हैं। ख़राब रूटिंग, अत्यधिक ट्रेस लंबाई, या हस्तक्षेप सिग्नल को विकृत कर सकता है।
एक स्थिर बिजली वितरण नेटवर्क यह सुनिश्चित करता है कि सभी घटकों को बिना उतार-चढ़ाव या शोर के लगातार वोल्टेज प्राप्त हो।
एक सुनियोजित ग्राउंड प्लेन विद्युत चुम्बकीय हस्तक्षेप को कम करता है और सर्किट स्थिरता में सुधार करता है।
संवेदनशील घटकों को अधिक गरम होने से बचाने के लिए लेआउट के दौरान ताप अपव्यय पर विचार किया जाना चाहिए।
रणनीतिक प्लेसमेंट ट्रेस लंबाई को कम करता है, सिग्नल प्रवाह में सुधार करता है और विनिर्माण को सरल बनाता है।
पीसीबी डिज़ाइन इंजीनियरों को अक्सर कई चुनौतियों का सामना करना पड़ता है जो कार्यक्षमता और उत्पादन दक्षता दोनों को प्रभावित कर सकते हैं।
इन चुनौतियों के लिए अक्सर उत्पादन से पहले पुनरावृत्त डिज़ाइन सुधार और सिमुलेशन-आधारित सत्यापन की आवश्यकता होती है।
सफल पीसीबी डिज़ाइन सिद्ध इंजीनियरिंग प्रथाओं पर निर्भर करता है जो जोखिमों को कम करता है और प्रदर्शन में सुधार करता है।
ये रणनीतियाँ सिग्नल स्थिरता में उल्लेखनीय रूप से सुधार करती हैं, शोर को कम करती हैं और उत्पाद की विश्वसनीयता बढ़ाती हैं।
सामग्री का चयन पीसीबी प्रदर्शन में महत्वपूर्ण भूमिका निभाता है। विभिन्न सबस्ट्रेट्स अलग-अलग विद्युत और तापीय गुण प्रदान करते हैं।
| सामग्री का प्रकार | प्रमुख विशेषताएँ | सामान्य उपयोग के मामले |
|---|---|---|
| एफआर-4 | लागत प्रभावी, अच्छा इन्सुलेशन, मानक स्थायित्व | उपभोक्ता इलेक्ट्रॉनिक्स, सामान्य अनुप्रयोग |
| polyimide | उच्च तापमान प्रतिरोध, लचीला | एयरोस्पेस, लचीले सर्किट |
| मेटल कोर पीसीबी | उत्कृष्ट ताप अपव्यय | एलईडी लाइटिंग, पावर इलेक्ट्रॉनिक्स |
| सिरेमिक पीसीबी | उच्च तापीय चालकता, उच्च स्थिरता | उच्च-आवृत्ति और उच्च-शक्ति प्रणालियाँ |
पीसीबी डिज़ाइन और लेआउट उद्योगों की एक विस्तृत श्रृंखला के लिए आवश्यक हैं, जिनमें से प्रत्येक की विशिष्ट आवश्यकताएं हैं।
पीसीबी डिज़ाइन के लिए अक्सर प्रदर्शन, लागत और विनिर्माण क्षमता को संतुलित करने की आवश्यकता होती है। नीचे सामान्य ट्रेड-ऑफ़ की तुलना दी गई है।
| डिज़ाइन विकल्प | लाभ | नुकसान |
|---|---|---|
| सिंगल-लेयर पीसीबी | कम लागत, सरल विनिर्माण | सीमित जटिलता, ख़राब मापनीयता |
| मल्टी-लेयर पीसीबी | उच्च घनत्व, बेहतर प्रदर्शन | उच्च लागत, जटिल निर्माण |
| कठोर पीसीबी | मजबूत, टिकाऊ | कॉम्पैक्ट डिज़ाइन के लिए लचीला नहीं है |
| लचीला पीसीबी | अनुकूलनीय, जगह बचाने वाला | कम यांत्रिक शक्ति |
एक संरचित वर्कफ़्लो अवधारणा से उत्पादन तक सटीकता और दक्षता सुनिश्चित करता है।
प्रत्येक चरण यह सुनिश्चित करने में महत्वपूर्ण भूमिका निभाता है कि अंतिम उत्पाद प्रदर्शन और विश्वसनीयता अपेक्षाओं को पूरा करता है।
छोटे, तेज और अधिक शक्तिशाली इलेक्ट्रॉनिक्स की मांग के कारण पीसीबी तकनीक तेजी से विकसित हो रही है।
ये नवाचार उद्योगों में इलेक्ट्रॉनिक उपकरणों की अगली पीढ़ी को आकार दे रहे हैं।
यह इलेक्ट्रॉनिक घटकों की भौतिक व्यवस्था को डिजाइन करने और सर्किट बोर्ड पर विद्युत कनेक्शन को रूट करने की प्रक्रिया है।
यह सीधे प्रदर्शन, सिग्नल अखंडता, थर्मल स्थिरता और समग्र उत्पाद विश्वसनीयता को प्रभावित करता है।
सामान्य टूल में अल्टियम डिज़ाइनर, KiCad, ईगल और OrCAD शामिल हैं।
सिंगल-लेयर बोर्ड सरल और सस्ते होते हैं, जबकि मल्टी-लेयर बोर्ड जटिल, उच्च-प्रदर्शन सर्किट का समर्थन करते हैं।
लेआउट को अनुकूलित करना, जहां संभव हो वहां परतों की संख्या कम करना और विनिर्माण दिशानिर्देशों का पालन करने से लागत काफी कम हो सकती है।
पीसीबी डिज़ाइन और लेआउट आधुनिक इलेक्ट्रॉनिक्स इंजीनियरिंग में एक मूलभूत अनुशासन है। यह निर्धारित करता है कि कोई उत्पाद कितनी कुशलता से काम करता है, कितने समय तक चलता है और उसका निर्माण कितना लागत प्रभावी है। जैसे-जैसे प्रौद्योगिकी आगे बढ़ती है, पीसीबी डिज़ाइन का विकास जारी रहता है, जिसके लिए सिमुलेशन टूल, सामग्री विज्ञान और सटीक इंजीनियरिंग के गहन एकीकरण की आवश्यकता होती है।
जो कंपनियाँ उच्च-गुणवत्ता वाली पीसीबी डिज़ाइन प्रक्रियाओं में निवेश करती हैं, वे वैश्विक बाज़ार में विश्वसनीय, नवीन और प्रतिस्पर्धी इलेक्ट्रॉनिक उत्पाद वितरित करने के लिए बेहतर स्थिति में हैं।
